Mebel / Kursi Kursi Mesin Uji Tepi Depan BS EN1728:2012

1) Tujuan peralatan

Mesin uji ini digunakan untuk ketahanan kemajuan tepi depan kursi dan mekanisme uji sandaran ke single

dan beberapa kursi kursi berdasarkan BS EN1728:2012

2)Standar:

1. Uji ketahanan tepi depan kursi ( BS EN 1728:2012 , Klausul 6.18)

2. Uji ketahanan pada tempat duduk dengan sandaran punggung multi-posisi (BS EN 1728 : 2012, Klausul 6.18 )

Kuantitas yang dibutuhkan

Dua unit – untuk beberapa kursi kursi

3. Spesifikasi teknis

· Mesin ini dirancang untuk menerapkan beban vertikal untuk 2 titik di kursi kursi sebagai alternatif,

silinder orientasi juga dapat dilapisi untuk penerapan beban 90˚ ke sandaran kursi

· Struktur mesin.

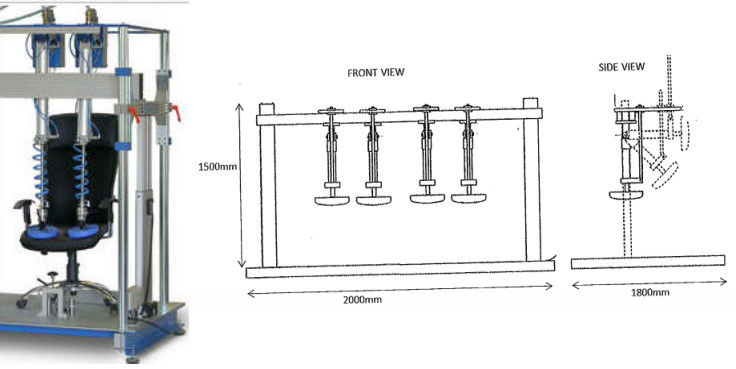

- Ukuran bingkai: 1,8 meter X 2 meter X 1,5 meter

- Pos vertikal:

Jumlah: Satu unit

Bahan: GI, baja berongga 100mm X 100mm X 5mm ketebalan atau persegi panjang Berongga atau persegi berongga (60mm X 60mm)

Tinggi: 1500mm Palang palang

Silinder pneumatik dengan sakelar magnet

Jumlah yang dibutuhkan: Empat unit dirakit secara vertikal

Dapat disesuaikan: tinggi, posisi, sudut (0-90˚)

Jenis silinder: Silinder kerja ganda

Muat sel

- Tipe: ukuran ringkas, kompresi, sel beban tipe-s

- Kapasitas terukur: maksimum 200kgf (500lb.f)

- Nilai keluaran: 3mV/V (maksimum)

- Resistansi masukan: 350 ± 50 Ohm

- Resistansi keluaran: 350 ± 3,5 Ohm

- Kabel: diameter 5mm, 4 inti dan panjang 3 meter

Kekuatan maksimum: 1500N

Persyaratan pasokan udara: 5 bar (minimum)

- Panel kontrol / konsol

Panel kontroladalah mengendalikan operasi silinder.Terdiri dari :-

# Catu daya: 240V: 13 Amps: 50Hz

# Force meter: Meteran akan menunjukkan gaya aktual yang diterapkan pada sampel pada sampel uji

# Sakelar ON/OFF: untuk mengontrol suplai listrik

# 6-digit penghitung yang telah ditentukan (EPC) elektronik

Penempatan silinder

- Kedua silinder dapat diatur pada sumbu X (horizontal) dan sumbu Y (vertikal).Untuk sumbu X, penyesuaian harus dilakukan secara manual

- Kedua orientasi silinder dapat disesuaikan pada sudut 0 hingga 90˚ derajat dalam arah sumbu Z

Memuat pad

- Benda berbentuk lingkaran kaku berdiameter 200 mm yang mukanya memiliki kelengkungan bola cembung radius 300 mm dengan radius tepi 12 mm

- Bahan: Bahan keras apa pun seperti kayu, nilon, atau kayu lapis

Konstruksi

- Dasar mesin * Rangka baja harus dilas dengan aman, anti karat, dilapisi bagian bawah

Mode operasi mesin

- Kontrol logika yang dapat diprogram (PLC) harus digunakan untuk mengendalikan seluruh operasi

dari mesin uji.Ini harus diprogram untuk memenuhi persyaratan di bawah ini (catatan: jenis layar sentuh

tidak disukai)

- Mode manual

Mesin beroperasi pada satu silinder dengan menekan tombol on/off beban

- Mode otomatis

* Mode 1 – silinder 1 saja

* Mode 2 – silinder 3 saja

* Mode 3 – silinder 1 dan 2 bergantian

* Mode 4 – silinder 3 dan 4 bergantian

* Mode 5 – silinder 1, 2, 3, 4 bergantian

* Mode 6 – silinder 1, 2, 3 alternatif
